力控ForceSCADA監控組態軟件作為力控科技信創產品的重要組成部分，支持與國內外主流的PLC廠家、DCS、智能儀器、智能儀表等設備的通信。
三菱FX5U系列PLC是三菱電機推出的高性能小型PLC，屬于MELSEC iQ-F系列 ，F(xiàn)orceSCADA與三菱FX5U之間的通信基于三菱SLMP（Seamless Message Protocol）協議開發的專用驅動。SLMP協議是三菱電機為其可編程邏輯控制器（PLC）所開發的一種通信協議，用于實現PLC與外部設備（如個人計算機、人機界面、其他PLC或工業網絡上的智能設備）之間的數據交換。
在ForceSCADA與三菱FX5U設備通信的配置方式如下：

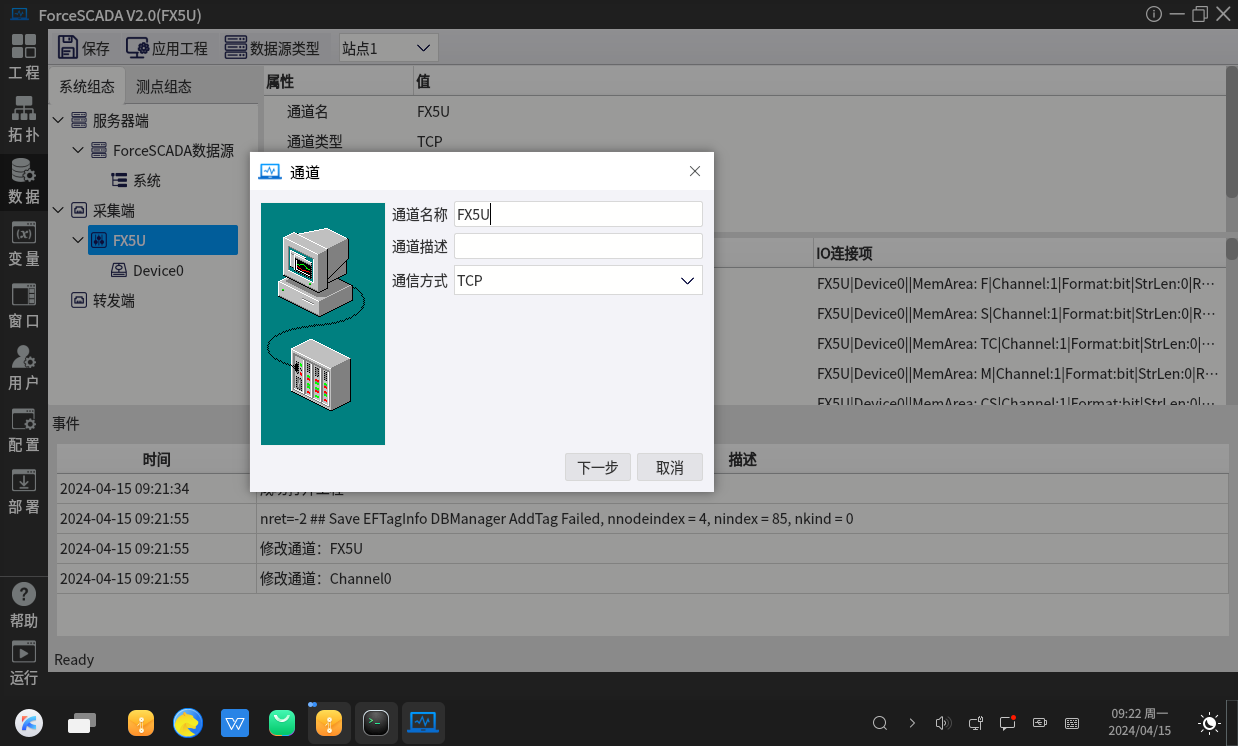

1、選擇通道通信方式為TCP，如下圖：

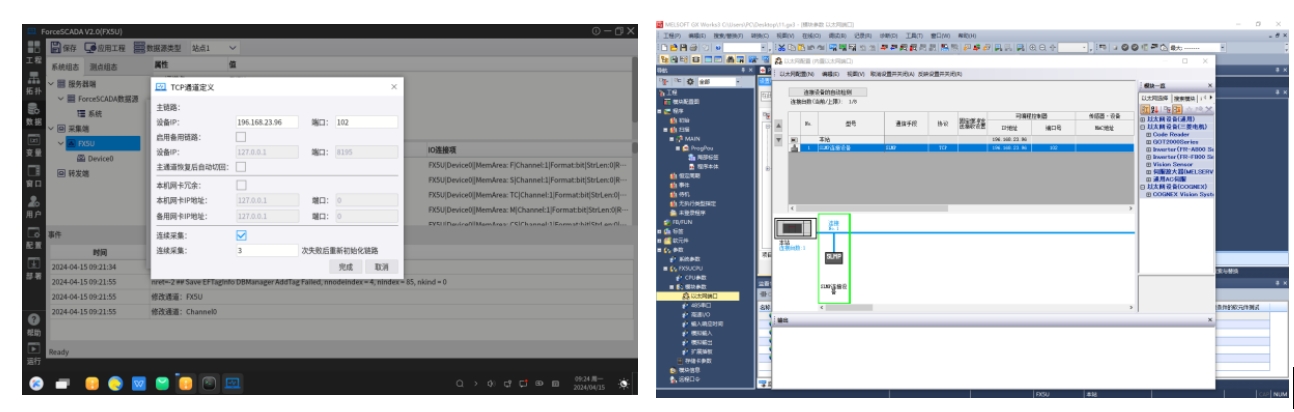

2. 設置與設備相同的IP和端口，如下圖：

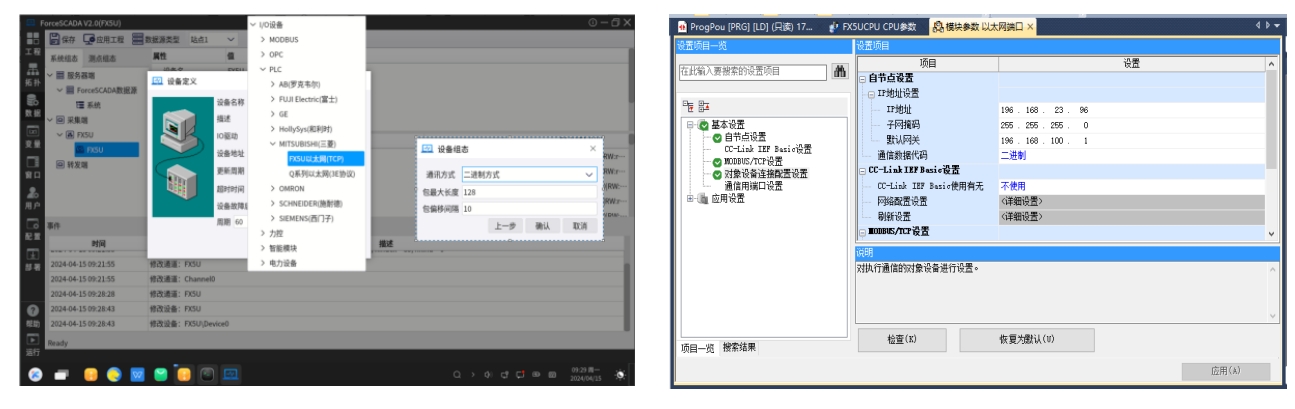

3. 選擇驅動協議，配置通信數據代碼，如下圖：

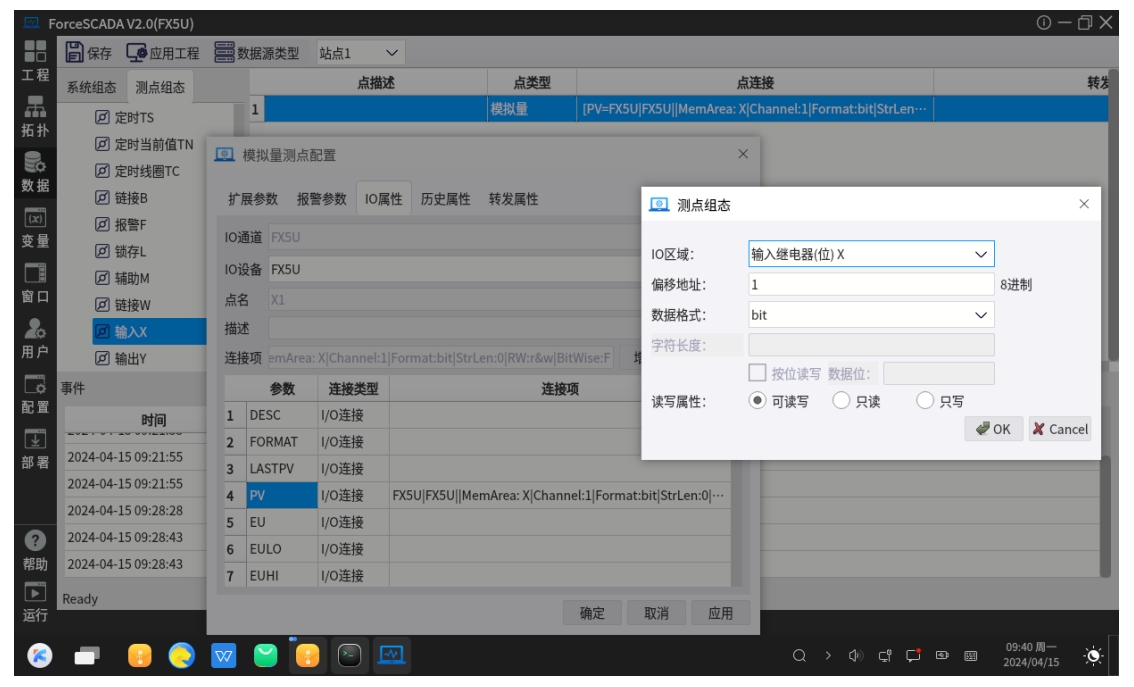

4. 為標簽點增加連接項，如下圖：

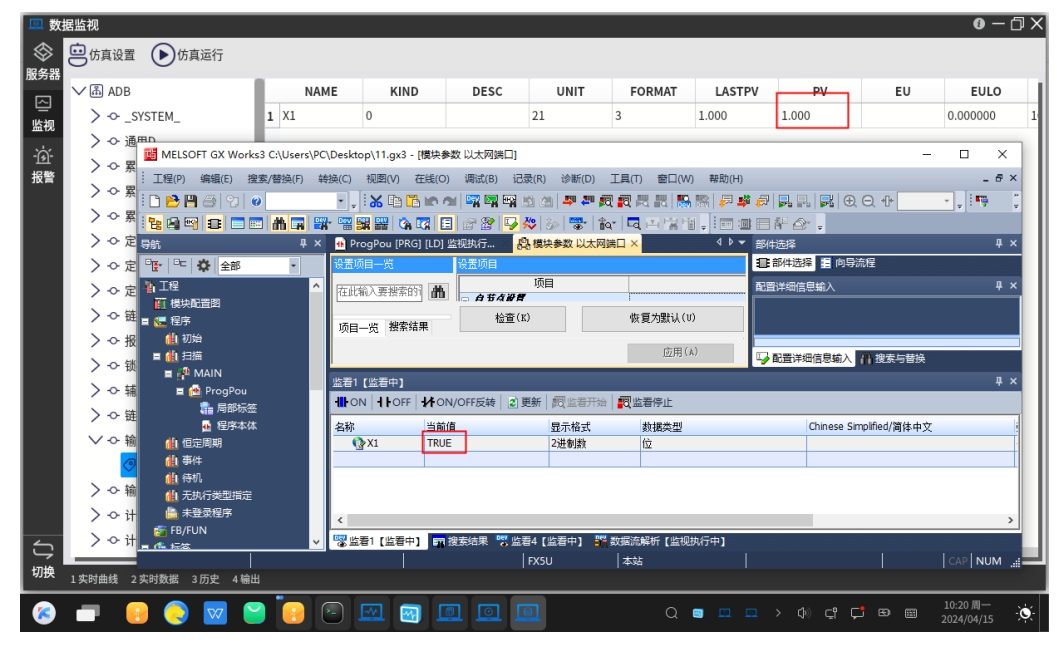

5. 配置完成后，可以直接在ForceSCADA數據監視中查看現場設備的實時和歷史數據，如下圖：
通過以上過程可以看出力控ForceSCADA監控組態軟件能夠?qū)崟r采集三菱FX5U PLC中的數據，也可以通過下發控制命令，實現對系統的遠程控制。配合ForceSCADA的數據庫以及開發界面等功能可以完成對于現場數據的傳輸、處理和分析，對于操作人員提供了極大的便利。
